波纹管闸阀

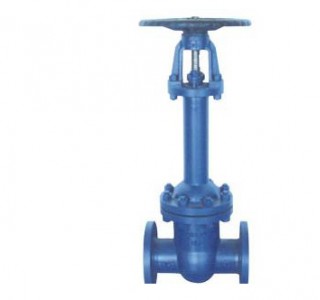

波纹管闸阀

关 键 字：
产品编号：SN20170810183136436
产品描述



波纹管闸阀

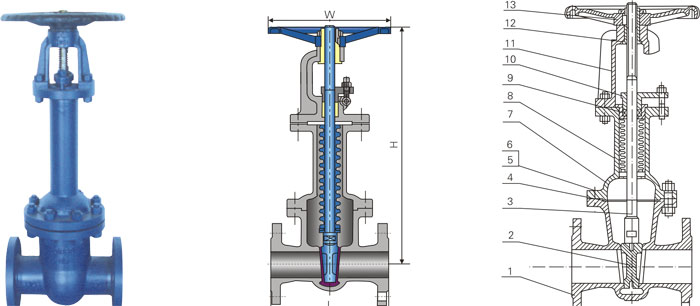

主要零部件材质 Main parts materials

序号 名称 材质Material
1 阀体 ASTM A216-WCB ASTM A351-CF8 .CF8MCF3. CF3M
2 阀瓣 ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304 F316 F321 F304L F316L
3 阀杆 ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304 F316 F321 F304L F316L
4 垫片 柔性石墨+不锈钢
5 双头螺栓 ASTM A193-B7 .A193-B8.A193-B8M
6 六角螺母 ASTM A194-2H. A194-8. A194-8M
7 阀盖 ASTM A216-WCB ASTM A351-CF8 .CF8MCF3. CF3M
8 波纹管组件 ASTM A182-F304 .F316 .F321 F304L,F316L
9 填料 柔性石墨
10 填料压盖 ASTM A216-WCB ASTM A351-CF8 .CF8MCF3. CF3M
11 支架 ASTM A216-WCB ASTM A351-CF8 .CF8MCF3. CF3M
12 阀杆螺母 铜合金ZQA19-4
13 手轮 ASTM A536- Gr.60-40-18 .A216-WCB



型号 WZ41H-150Lb
压力等级 150Lb
口径 mm 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
in 1/2 3/4 1 11/4 11/2 2 21/2 3 4 5 6 8 10 12 14
L 108 117 127 140 165 178 190 203 229 254 267 292 330 356 381
H 200 210 250 260 290 370 398 440 490 530 580 670 760 850 950
W 120 140 140 180 200 220 260 280 300 340 400 450 450 500 500
重量（KG） 8 9 10 15 22 30 42 55 70 100 140 180 250 350 450



型号 WZ41H-300Lb
压力等级 300Lb
口径 mm 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
in 1/2 3/4 1 11/4 11/2 2 21/2 3 4 5 6 8 10 12 14
L 140 152 165 178 190 216 241 283 305 381 403 419 457 502 762
H 200 210 250 260 290 370 398 440 490 530 580 670 760 850 980
W 120 140 140 180 200 220 260 280 300 340 400 450 450 500 550
重量（KG） 9 10 12 18 25 38 53 70 88 125 175 225 310 440 560
