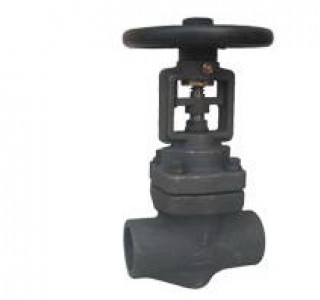

对焊波纹管截止阀
产品性能规范 Products Perfomance specification
| 压力等级 |
常温试验压力 |
| 壳体 |
密封 |
波纹管封 |
低气压封 |
| 公称压力(Mpa) |
1.6 |
2.4 |
1.76 |
1.76 |
0.6 |
| 2.5 |
3.75 |
2.75 |
2.75 |
0.6 |
| 4.0 |
6.0 |
4.4 |
4.4 |
0.6 |
| 适用温度 |
-29~425℃ |
| 适用介质 |
水. 蒸汽. 热油. 油品等 |
主要零部件材质 Main parts materials
| 序号 |
名称 |
材质 |
| 1 |
阀体 |
GS-C25 CFS CF8 |
| 2 |
阀瓣 |
304ss 316ss |
| 3 |
轴销 |
ASTM304 |
| 4 |
波纹管组件 |
304ss 316ss |
| 5 |
阀杆 |
304ss 316ss |
| 6 |
阀盖 |
GS-C25 CFS CF8 |
| 7 |
填料 |
柔性石墨 |
| 8 |
填料压盖 |
GS-C25 CFS CF8 |
| 9 |
定位片 |
25‘ . 304ss 316ss |
| 10 |
阀杆螺母 |
铜合金ZQA-19-4 |
| 11 |
手轮 |
WCBAT40-18 |
| 12 |
螺栓. 螺母 |
25’ ASTM304ss |
性能及外型尺寸 Function and size
| 公称通经 |
管螺纹 |
尺寸（mm) |
| L |
L1 |
S |
H |
H1 |
DO |
| 15 |
½ |
90 |
14 |
30 |
109 |
117 |
65 |
| 20 |
¾ |
100 |
16 |
36 |
109 |
117 |
65 |
| 25 |
1 |
120 |
18 |
46 |
130 |
140 |
95 |
| 32 |
1-1/4 |
140 |
20 |
55 |
155 |
168 |
120 |
| 40 |
1-1/2 |
170 |
22 |
62 |
165 |
178 |
120 |
| 50 |
2 |
200 |
24 |
75 |
180 |
195 |
180 |
