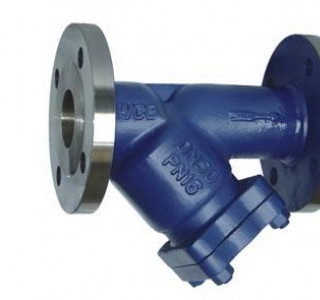

德标Y型过滤器

德标Y型过滤器

关 键 字：
产品编号：SN20170810172515873
产品描述

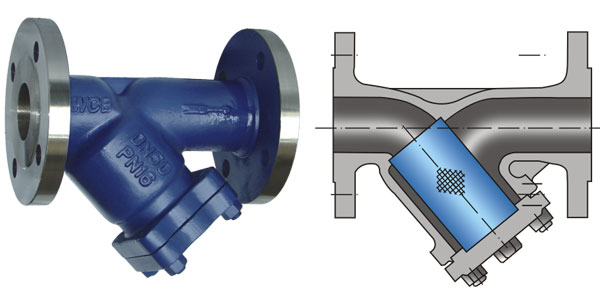

德标Y型过滤器






主要零部件材质 Main parts materials



序号 名称 材质
1 阀体 WCB CF8. CF8W . CF3. CF3W
2 过滤网 1Cr18Ni9TioCr18Ni12Mo2Ti
3 阀盖 WCB CF8. CF8W . CF3. CF3W
4 双头螺栓 1Cr18Ni9Ti 1Cr18Ni9Ti 35Cr1Molv 25Cr2Molv
5 六角螺母 1Cr18Ni9Ti 1Cr18Ni9Ti 35Cr1Molv 25Cr2Molv

如盖部需要排污孔（M）规格如下  Sewage



DN15-20 M10×1.5
DN25-32 M12×1.5
DN40-80 M20×1.5
DN100-150 M27×1.5
DN200-300 M33×1.5
DN350以上 M48×2

过滤网目数Filter mesh



双层不锈钢过滤网规格
水介质Water Media 20-40目
气介质Gas medium 40-120目
油介质oil medium 10-160目

主要阀体尺寸，重量，  KV值表 Size  weight  ykchart



公称通径 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
L 130 150 160 180 200 230 290 310 350 400 480 600 730 850 980 1100
H 85 95 110 125 145 155 175 210 230 270 300 385 535 680 680 780
Kv 7 11 18 26 37 60 100 150 230 330 400 650 1200 1900 1850 2890
PN16重量（Kg) 3.0 4 5 7 9 12 16 21 30 43 61 121 154 255 358 485
PN25重量（Kg) 3.5 4 5.5 7 9 12 16 21 32 47 64 144 178 285 378 500
PN40重量（Kg) 4 5 6 8 10 13 19 24.5 35 51 71 144 178 285 420 520

主要零部件材质 Main parts materials



序号 名称 材质
1 阀体 GS-C25 1.7363 1.4308 1.4408 1.4306 1.4301
2 阀瓣 ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304 F316 F321 F304L F316L
3 轴销 ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304 F316 F321 F304L F316L
4 阀杆 ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304 F316 F321 F304L F316L
5 波纹管组件 1CrNi9Ti.304. 316
6 阀盖 GS-C25 1.7363 1.4308 1.4408 1.4306 1.4301
7 填料 柔性石墨
8 填料压盖 GS-C25 1.7363 1.4308 1.4408 1.4306 1.4301
9 手轮 GS-C25 WCB.QT40-18
10 阀杆螺母 铜合金ZQA19-4
11 双头螺栓 ASTM A193-B7 .A193-B8.A193-B8M
12 六角螺母 ASTM A194-2H. A194-8. A194-8M
13 垫片 柔性石墨+不锈钢
